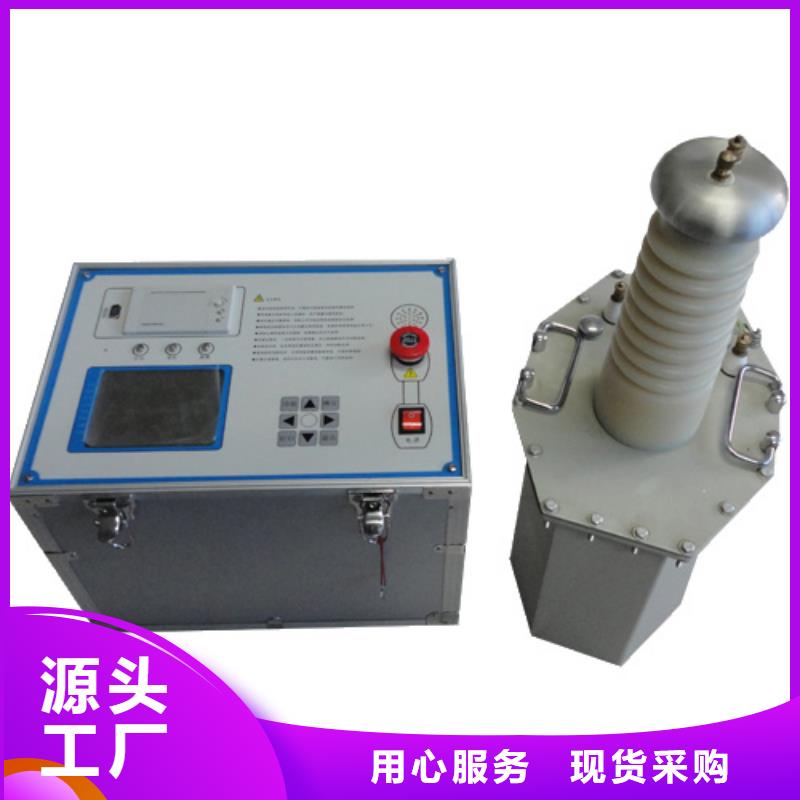

福建厦门试验变压器设置图6-7 设置按移位键可以移动光标，按增加键或减小键可以增加数字或减小数字，当输入正确的密码后，按确定键可进入相应的设置界面。误差控制 用户输入密码222200后，可进入电压误差设置界面。图6-8 误差控制误差控制是指实际电压和试验电压之间的误差。根据经验，如果发现显示电压波动较大，难以稳定，请适当增大设定值。七、打印说明试验完成后按 键进入打印程序注意：进入数据打印时，只能对当前结果进行打印。用户在测试前直接进入打印状态进行打印，此时所打印出来的数据为零打印样式如下图所示：（图片仅供参考，数据以实际试验为准）八、说明1.按相关规程设置好场地，接好设备连线，有条件的地区应有专门负责的人员在场指导。将控制器上的接地端与地网相连，将变压器的接地端与地网相连，确保两个接地端可靠连接在同一个地网。2.连接电源线，打开电源开关，电源指示灯亮。如果不在零位，系统将自动回到零位。3.按一下“”键，主接触器吸合，调压器开始工作。 4.当电压升至设定值时，计时器会自动计时，当计时时间到，调压器自动回到零位，并断开主接触器。 屏幕显示“试验通过”界面，被试品合格。 5.在试验过程中，按“”键，系统将停止工作，自动回到零位。6.在升压或耐压过程中，如发生短路、闪络、击穿等过电流，系统保护启动，主接触器立即断开，调压器自动回到零位。屏幕显示“试验失败”界面，被试品不合格。九、使用条件环境温度：-10--40℃海拔高度：＜1000M相对湿度：＜85％使用场地内应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。

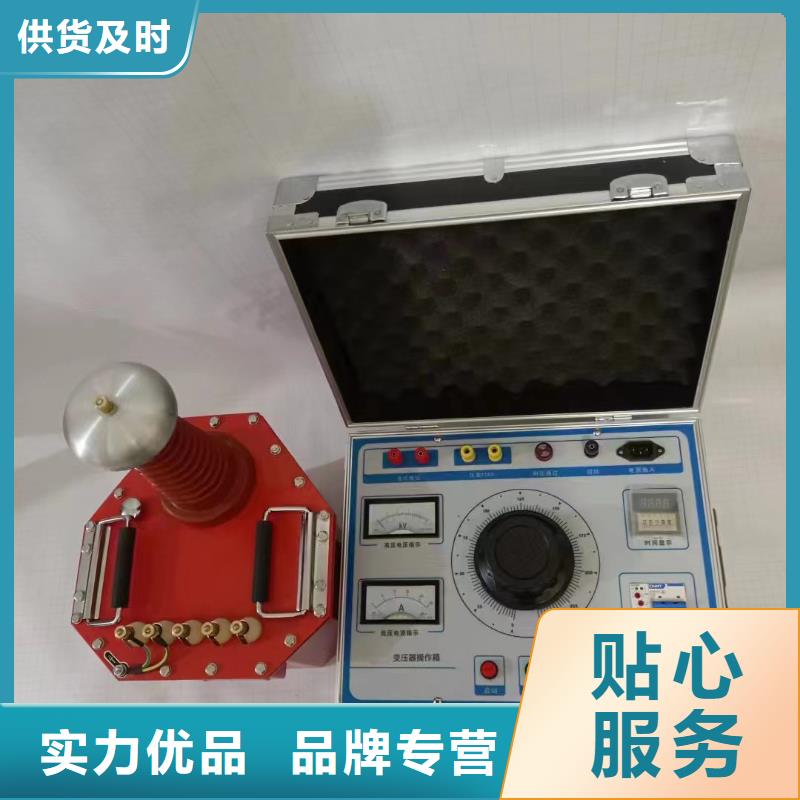

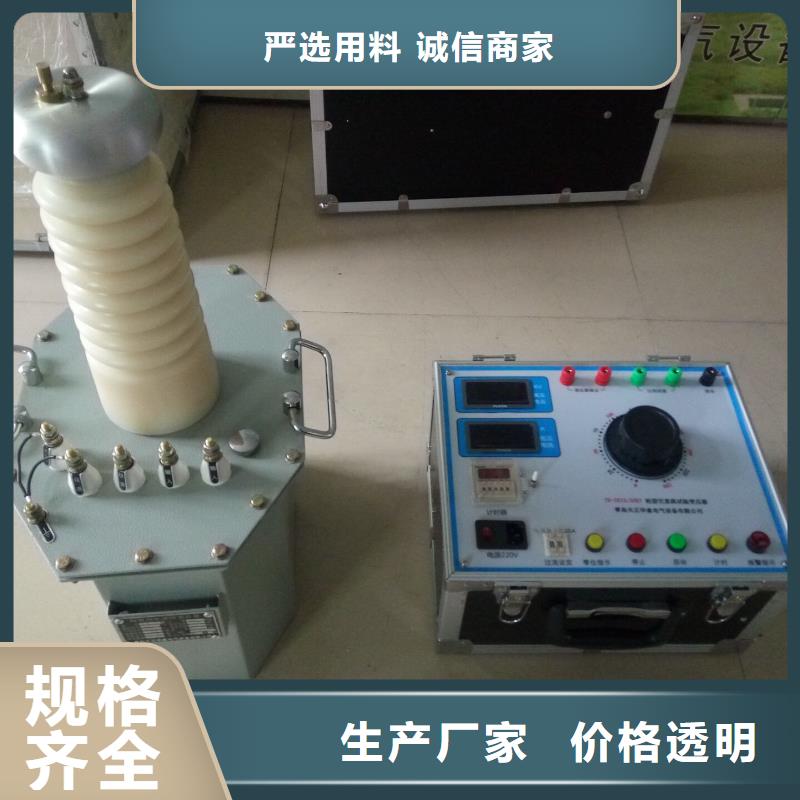

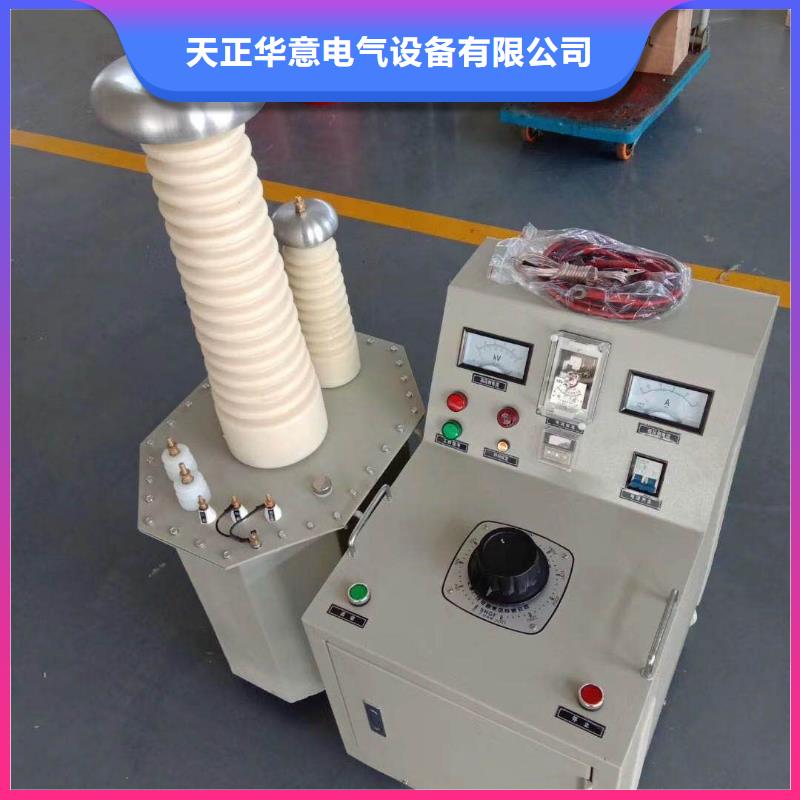

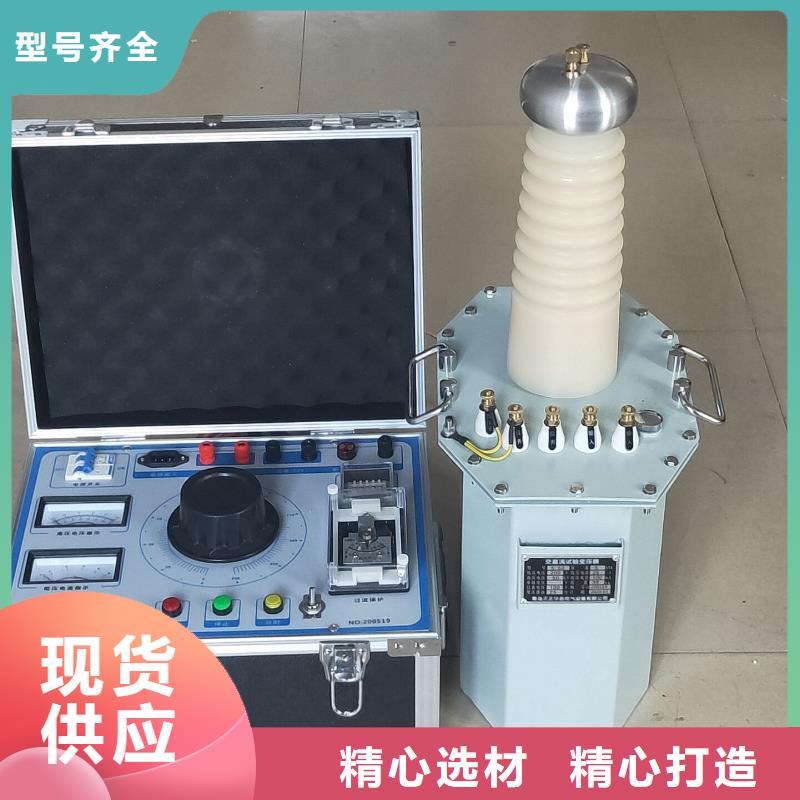

福建厦门试验变压器概述本产品是轻型高压试验变压器的配套设备。其性能优越，功能多，体积小，重量轻，具有使用可靠，外观美观，操作维修方便等特点。二、结构及面板布置示意图本设备为箱式结构，箱体为铝合金机箱，所有电器元件均装在骨架上，面板上有电源连接电缆，便于安装和维修。本报警装置电路简单，性能可靠，具有计时、声光同步报警功能。面板元件布置如下、原理图附后。三、使用条件1.温 度：0℃～40℃2.海拔高度：＜1000m3.相对温度：＜85％4.工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和浸蚀性介质。四、使用方法1.按照试验要求将操作箱、变压器、被试品连接好。2.按照被试品正常试验所需电流大小和耐压时间，设定好过流继电器（-KA）及时间继电器（-KT）的动作值。3.插上电源插头，将调压器手柄旋到零位，绿灯（-HG）亮，可进行试验操作，操作时不要靠近变压器，以免发生危险。4.以上所有工作完成后，表示可以送电操作。按下启动按钮（-ST），一次主回路（-KM）吸合，调压器受电。顺时针旋转调压器手柄，调压器升压。此时零位灯（-HY）灭，工作指示灯（-HR）亮。密切注意电压表（-PV）的指示，当升到被试品规定的耐压值时，按下计时按钮（-ST2）并注意被试品的情况。5.当耐压计时到时，操作箱自动发出报警声，此时应立即逆时针旋转调压器手柄至零位，按下停止按钮（-SP）和计时按钮（-ST2），红灯灭，黄灯亮。试验完毕。6.在升压或耐压近程中，如发生短路、闪络、击穿等过流时，过流继电器（-KA）动作，切断主回路。此时应将调压器逆时针旋转至零位。
